真空電子束焊機淺述真空電子束焊接的原理是什么
來源:http://m262.cn/news_article?news_id=216 發布時間:2025-02-18
電子束焊接就是使用真空中的高度集中的電子流炮擊金屬銜接處使之熔合的一種焊接辦法。電子束焊接一般是由電子槍內的陰極發射電子,在電子流的通路上裝有聚集器,使電子流聚集成為高度集中的電子束;并裝有偏轉器,使電子束能對準焊件銜接處。特色為焊接變形小、速度快、易完成程序操控。
電子束焊接可分為兩種:1.一種是真空電子束焊接:這種電子束焊接辦法的熱能高度集中,并可防止空氣對金屬的有害效果,真空電子束焊接首要用以焊接高熔點和化學生動性強的金屬(如鎢、鈹、鋯、鉭等);2.還有一種就是非真空電子束焊接:非真空電子束焊接因不受真空室尺度限制,可用來焊接較大工件,但是非真空電子束焊接的電子束能量流失較多。

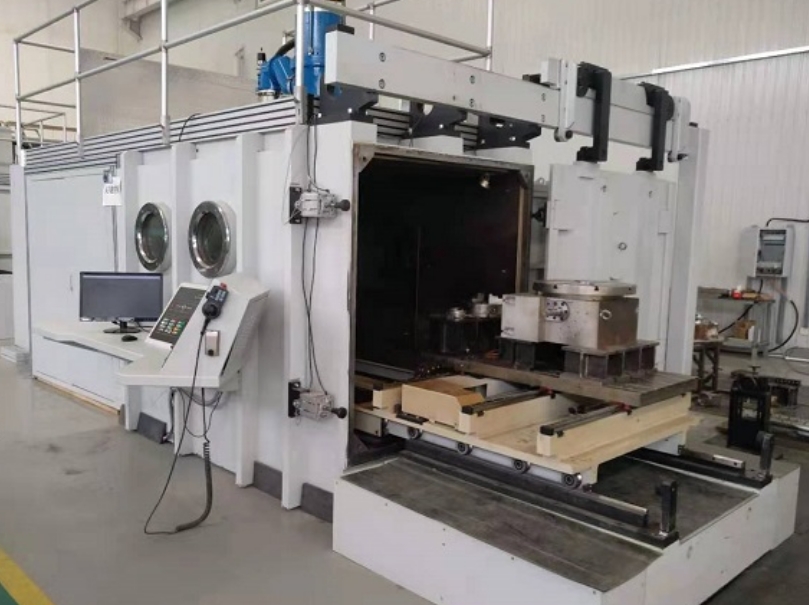

一臺典型的真空電子束焊機首要包含了主機,操控箱,高壓電源,真空抽氣體系和監測操控器四大部分。
1.真空電子束焊機主機由電子槍、真空室和工件傳動體系及操作臺組成。
2.真空電子束焊機的高壓電源包含:陽極高壓主電源、陰極加熱電源,以及束流操控用高壓電源體系。
3.真空電子束焊機的操控箱包含:高壓電源操控設備、電子槍陰極加熱電源的操控體系、束流操控設備、聚集電源操控設備,以及束偏轉發生器等。
4.真空抽氣體系包含:電子槍抽氣體系、作業室抽氣體系以及真空操控及監測設備。
此外.電子束焊機還有一些輔佐設備,比如電子槍,分散泵以及渦輪分子泵等,作業時均會發熱,為保持正常作業,這些都需求用循環水進行冷卻。因而,真空電子束焊機還需求制造有冷卻水的體系,包含水的凈化過濾及軟扮裝。
